Интеллектуальный токоограничивающий предохранитель напряжения JGIV-63S

Умный защитник, Амперметр, Токовый протектор, Счетчик, Протектор, устройство защиты от перепадов напряжения, Вольтметр

Устройство защиты от перепадов напряжения Интеллектуальный токоограничивающий тип защиты от перенапряжения представляет собой набор: перенапряжение, пониженное напряжение, защита от перегрузки по току функций комплексного протектора, продукт модульный, интеллектуальный, визуализированный, продукт перенапряжения, пониженного напряжения, защиты от перегрузки по току, все параметры защиты могут быть установлены, когда линия перенапряжения, пониженного напряжения, перегрузки по току и другие неисправности происходят протектор может мгновенно отключить питание, защитить электрооборудование в целости и сохранности.

Инструкции ： Протектор напряжения JGIV-63SManual

Тип	JGGQ-63S
Диапазон настройки тока	63A(2~63A)
Диапазон настройки перенапряжения	AC270V(210~300V)
Диапазон настройки пониженного напряжения	AC170V(80~200V)

Описание

Введение продукта

voltage protector for home — устройство защиты от перепадов напряжения для дома

Устройство защиты от перепадов напряжения для дома Интеллектуальный токоограничивающий тип защиты от перенапряжения представляет собой набор: перенапряжение, пониженное напряжение, защита от перегрузки по току функций комплексного протектора, продукт модульный, интеллектуальный, визуализированный, продукт перенапряжения, пониженного напряжения, защиты от перегрузки по току, все параметры защиты могут быть установлены, когда линия перенапряжения, пониженного напряжения, перегрузки по току и другие неисправности происходят протектор может мгновенно отключить питание, защитить электрооборудование в целости и сохранности.

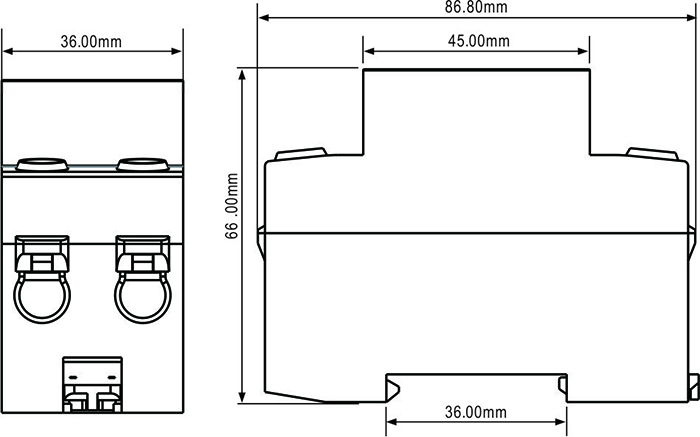

。 Эта серия изделий имеет компактную структуру и красивый внешний вид, устанавливается на стандартные направляющие.

Устройство защиты от перепадов напряжения Условия работы

1. Температура окружающей среды не выше +40 °C, не ниже -5 °C, а средняя температура за 24 часа не превышает +35 °C; При ++40 °C влажность окружающего воздуха не превышает 50%;

2. Высота морского циферблата в месте установки не должна превышать 2000 метров

3. Уровень загрязнения 3

4. В месте установки не должно быть взрывоопасной среды, газа и токопроводящей пыли, вызывающих коррозию и разрушающих изоляцию, а также мест, куда не проникают дождь и снег.

В-третьих, основные технические параметры

1. Рабочее напряжение: AC230V, 50Hz;

2. Номинальный ток: 40A Диапазон настройки от 1 до 40A;

Диапазон настройки 80A от 1 до 80A;

3. Значение защиты от перенапряжения: AC270V устанавливается в диапазоне от 220 до 300V;

4. Значение защиты от перенапряжения: AC170V устанавливается в диапазоне от 140 до 200 В;

5. Автоматическое закрытие с задержкой в 1 секунду при первом нормальном включении;

6. В случае перенапряжения, пониженного напряжения и перегрузки по току при первом включении изделие будет автоматически отключено в течение 3 секунд;

7. Время сброса после сбоя: 20 секунд;

8. Механический срок службы ≥ 100 000 раз;

9. Метод подключения продукта: вниз в и из линии, вверх в и из линии, соединение по умолчанию

Режим работы линии - вниз по линии, а линия - наружу;

10. Потребляемая мощность самого изделия: ≤2 Вт

11. Мощность проводки 16 квадратных метров

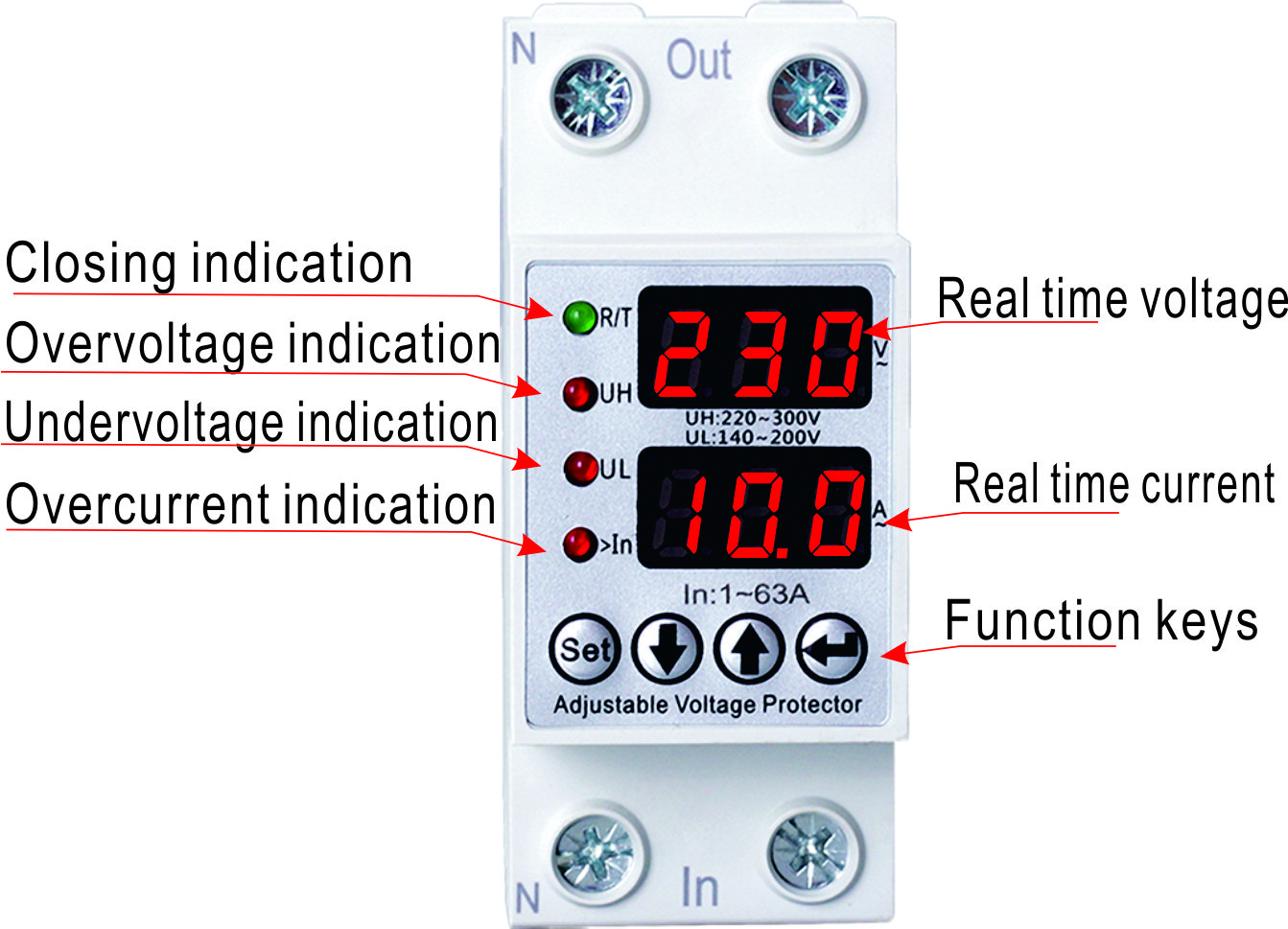

В-четвертых, ключевая функция

1. Кнопка настройки: Нажмите и удерживайте кнопку настройки в течение 2 секунд, чтобы войти в состояние настройки, а после входа в состояние настройки каждый раз нажимайте ее для входа в следующее меню настройки;

2. Клавиша "Вверх": Запрашивает параметры настройки текущей работы изделия и увеличивает параметры значения настройки в состоянии настройки;

3. Кнопка "Вниз": запрос последней информации о неисправности изделия и уменьшение установленного значения параметра в состоянии настройки;

4. Кнопка сброса: при возникновении первого сверхтока изделие автоматически закроется через время сброса, указанное в задержке, а при возникновении второго сверхтока необходимо определить, что нагрузка не перегружена, вручную нажать кнопку сброса, чтобы закрыть изделие, и нажать кнопку сброса, чтобы сохранить и выйти из состояния настройки при установке состояния.

Защита от перепадов напряжения в настройках изделия

1. Нажмите и удерживайте кнопку настройки в течение 2 секунд, чтобы войти в состояние настройки, и отобразить значение настройки перенапряжения UH270, диапазон настройки составляет 200-300, а значение защиты от перенапряжения по умолчанию - AC270V;

2. Нажмите кнопку вверх или вниз, чтобы изменить значение защиты от перенапряжения;

3. Нажмите кнопку настройки для входа в следующее меню, значение настройки пониженного напряжения - UL170, а диапазон настройки - 140-200; значение защиты от пониженного напряжения по умолчанию - AC170V;

4. Нажмите кнопку вверх или вниз, чтобы изменить значение защиты, необходимое для пониженного напряжения;

5. Нажмите кнопку настройки для входа в следующее меню, значение настройки защиты от пониженного напряжения - Ut1, диапазон настройки - 1-120 секунд, значение по умолчанию - 1 секунда;

6. Нажмите кнопку вверх или вниз, чтобы изменить значение защиты от перенапряжения;

7. Нажмите кнопку настройки для входа в следующее меню, значение настройки защиты по номинальному току - In63, диапазон настройки - 1-80A, значение по умолчанию - 40A или 63A;

9. Нажмите кнопку вверх или вниз, чтобы изменить значение защиты от сверхтока;

10. Нажмите кнопку настройки для входа в следующее меню, установите время срабатывания защиты от сверхтоков Int20, установите диапазон от 1 до 120 секунд, значение по умолчанию - 20 секунд;

11. Нажмите кнопку вверх или вниз, чтобы изменить время защиты от перегрузки по току;

12. Нажмите кнопку настройки, чтобы войти в следующее меню, и время автоматического сброса Adt20 после сбоя, диапазон настройки составляет 1-120 секунд, а значение по умолчанию - 20 секунд;

13. Нажмите кнопку вверх или вниз, чтобы изменить время автосброса;

14. После завершения настройки нажмите кнопку сброса для сохранения и возврата к отображению фактического тока и напряжения
