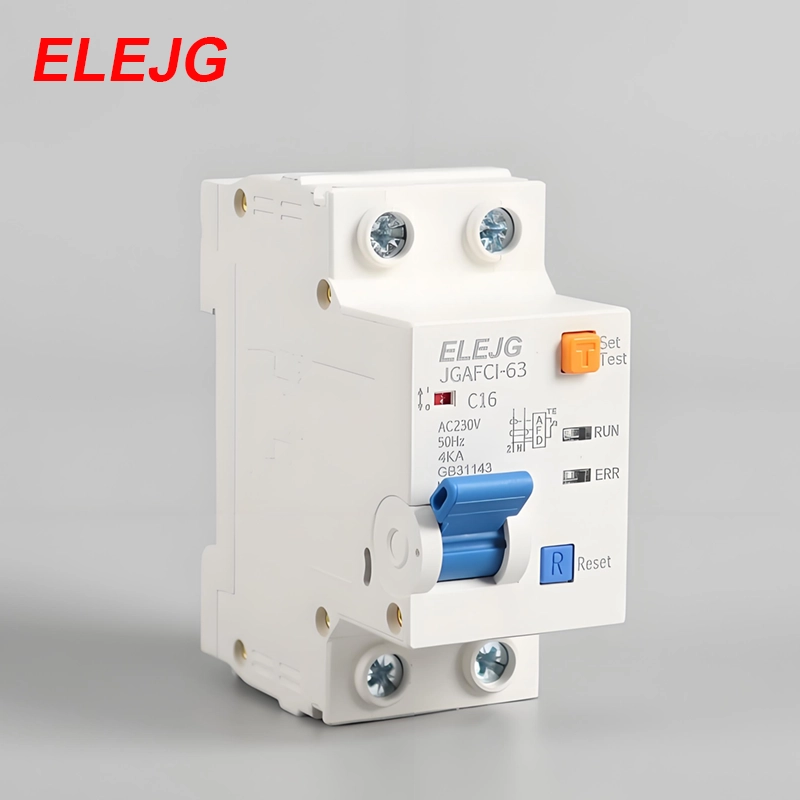

아크 고장 회로 차단기(AFCI) JGAFCI-63

아크 고장 회로 차단기(AFCI)소형 회로 차단기와 아크 고장 보호 모듈로 조립되며 과부하, 단락, 아크 고장 보호 등의 보호 기능을 갖추고 있습니다.

Decrpiton

소개

아크 고장 회로 차단기(AFCI)소형 회로 차단기와 아크 고장 보호 모듈로 조립되며 과부하, 단락, 아크 고장 보호 등의 보호 기능을 갖추고 있습니다.

아크 오류 회로 차단기 (AFCI) 통신 50Hz, 정격 전압 230V, 정격 전류 63A에 적합다음 회선에서는 건물 선로의 과전류를 보호하는 데 사용되며 동시에 전기 장치의 파열이나 전선의 노후화로 인한 많은 화재 위험을 사전에 감지하고 접지 아크 오류, 병렬 아크 오류 및 직렬 아크 오류로부터 보호 할 수 있습니다. 화재 안전사고 발생이 어느 정도 감소하고 국민의 생명과 재산의 안전이 효과적으로 보호되고 있습니다.

AFCI 제품 특징

유형	JGAFCI-63
사양	6A,10A,16A,20A,25A,32A,40A,50A,63A
폴	1P+N
작동 전압	AC230V

a) 과부하 및 긴 지연 보호;

b) 과부하 및 짧은 지연 보호;

c) 즉각적인 트립 보호;

d） 직렬 아크 오류 보호;

e) 병렬 아크 오류 보호;

F접지 아크 오류 보호;

g) 다중 현재 사양.

AFCI 작동 및 설치 조건

a주변 대기 온도

주변 공기 온도는 + 70 ℃ 이상, 35 ℃ 이하, 24 시간의 평균은 + 35 ℃를 초과하지 않습니다.

참고: 주변 기온이 70℃ 이상 또는 35℃ 미만인 경우 사용 조건 AFCI 아크 결함 보호 기능이 꺼져 있는 경우 로더는 제조업체와 협의해야 합니다;

b고도:

설치 장소의 고도가 2000m를 초과하지 않아야 합니다.

c대기 조건

대기의 상대 습도는 주변 최고 온도 + 60℃ 시간 50%를 초과하지 않는 상태에서 습도가 낮은 온도에서 더 높은 위상을 가질 수 있으며, 예를 들어 20℃ 시간 90%, 온도 변화로 인해 가끔 응결이 발생할 수 있으므로 보호 조치를 취해야 합니다;

d설치 조건

아크 고장 회로 보호기 설치 장소 근처의 외부 자기장은 어떤 방향 으로든 지자기장을 초과해서는 안됩니다 5배; 설치 위치는 수직이어야하며 모든 방향의 경사는 10 °를 초과해서는 안됩니다; 충격 진동이없고 비나 눈이없는 장소에 설치 광장; 표준 채택 TH35-7.5 섹션 강철 설치 레일 설치;

전자 오염 수준:2 수준

f설치 카테고리: Ⅲ종류;

g침입 보호: IP20(배전함, 배전 캐비닛 또는 박스에 설치됨) IP40);

그것으로 N 배선할 때 중성선은 N 극의 식별 마크에 연결해야 합니다.
