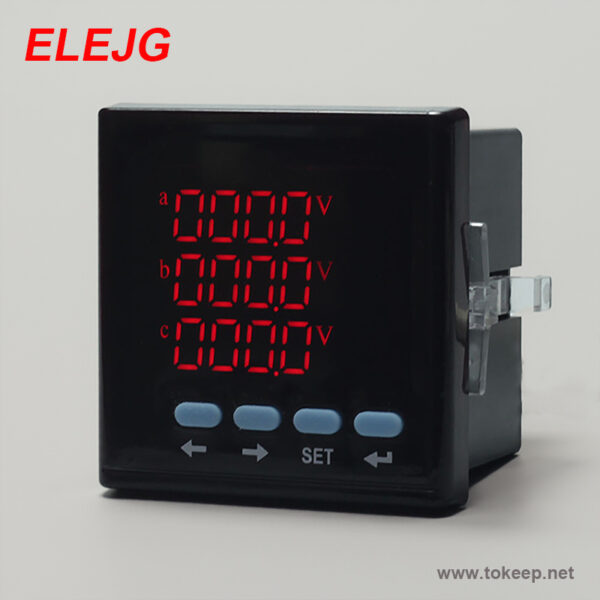

JGDمقياس طاقة متعدد الوظائفوهو مصمم لتلبية احتياجات مراقبة الطاقة لأنظمة الطاقة والمؤسسات الصناعية والتعدين والمرافق العامة والمباني الذكية. ويمكنه قياس جميع معلمات الطاقة الشائعة، مثل التيار ثلاثي الأطوار، والجهد، والطاقة النشطة والمتفاعلة، والكهرباء، والتوافقيات، وما إلى ذلك. نظرًا لأن مقياس الطاقة لديه أيضًا وظيفة شبكة اتصالات كاملة، فإننا نطلق عليه مقياس طاقة الشبكة. إنه مثالي لأنظمة مراقبة الطاقة في الوقت الحقيقي.
يتميز المقياس بنسبة أداء عالية إلى السعر ويمكنه أن يحل مباشرة محل أجهزة إرسال الطاقة التقليدية وأدوات القياس. وباعتبارها عنصر اكتساب أمامي ذكي ورقمي متقدم، فقد تم استخدام هذه السلسلة من أدوات الشبكة على نطاق واسع في مختلف أنظمة التحكم وأنظمة SCADA وأنظمة إدارة الطاقة.
معايير المنتج
GB/T 22264.1-2008 أدوات القياس الكهربائية ذات الشاشات الرقمية المثبتة - الجزء 1: التعاريف والمتطلبات العامة
GB/T 22264.7-2008 أدوات القياس الكهربائية ذات الشاشات الرقمية المثبتة - الجزء 7: المتطلبات الخاصة للأدوات متعددة الوظائف
GB/T 22264.8-2008 أدوات القياس الكهربائية ذات الشاشات الرقمية المثبتة - الجزء 8: طرق التحقق الموصى بها
GB/T 17215.322-2008 معدات قياس التيار المتردد - المتطلبات الخاصة - الجزء 22: عدادات الطاقة النشطة الثابتة (0.2S و0.5S)
GB / T 17215.323-2008 معدات قياس التيار المتردد - المتطلبات الخاصة - الجزء 23: عدادات الطاقة التفاعلية الثابتة (الفئة 2 و 3)
DL/T 614-2007 مقياس طاقة متعدد الوظائف
GB14287-2005 نظام مراقبة الحرائق الكهربائية GB14287-2005
GB50045-95 كود تصميم الحماية من الحرائق للمباني المدنية الشاهقة
كود تصميم GB50054-95 لتوزيع الطاقة منخفضة الجهد GB50054-95
كود التصميم السكني GB50096
GB13955-2005 تركيب وتشغيل جهاز حماية التيار المتبقي من الحركة المتبقية
GB50016-2006 كود تصميم الحماية من الحرائق للمباني GB50016-2006
تسمية الطراز
خصائص الأداء:
قياس عالي الدقة للجهد ثلاثي الأطوار، والتيار ثلاثي الأطوار، والطاقة النشطة، والطاقة التفاعلية، والطاقة الظاهرية، ومعامل الطاقة، والتردد، والمعلمات الكهربائية الأخرى
قياس الطاقة النشطة/التفاعلية الأمامية والعكسية
قياس وقت استخدام الطاقة الكهربائية، وقراءة عدادات توقيت وقت استخدام الطاقة الكهربائية
قياس معدل التشوه التوافقي الكلي (THD) للجهد ثلاثي الأطوار والتيار ثلاثي الأطوار، والمكون التوافقي الفردي من 2 إلى 31
توفير أنبوب رقمي أو شاشة عرض رقمية أو شاشة LCD، استعلام البيانات المحلية
القوائم بديهية والمفاتيح سهلة الاستخدام
نسبة تحويل التيار والجهد قابلة للبرمجة
يوفر مراقبة تيار التسرب متعدد الحلقات
توفير عقدة تحكم متعددة الحلقات، والتي يمكن استخدامها للإنذار والرحلة والتحكم الأخرى
دعم الربط الداعم لمكافحة الحرائق وقطع حلقة العطل عن بُعد
دعم الاتصال RS-485، بروتوكول Modbus-RTU، بروتوكول Modbus-RTU
يدعم مدخلات التبديل، ومخرجات التبديل، ومخرجات الإرسال التناظري، ومخرجات نبضات الطاقة
إنه سهل التركيب، وبسيط في التوصيل بالأسلاك، وصغير في الهندسة
مصدر طاقة عالمي واسع النطاق للتيار المتردد/ التيار المستمر: تيار متردد/تيار مستمر 80 فولت/تيار متردد ~ 270 فولت
يمكنه إكمال الربط الشبكي لمجموعة متنوعة من برامج الاتصالات في SCADA و PLC
المؤشرات الفنية
دقة القياس
الجهد 0.5 فئة 0.5
الفئة 0.5 الحالية
الطاقة النشطة 0.5 فئة 0.5
الطاقة التفاعلية 0.5 فئة 0.5
مستوى معامل القدرة 0.5
التردد ± 0.02 هرتز
الطاقة النشطة 0.5S أو 0.2S
مستوى الطاقة التفاعلية 1 أو 2
مدخلات الإشارة
طريقة التوصيل: ثلاثي الأطوار رباعي الأسلاك، ثلاثي الأطوار ثلاثي الأسلاك
الجهد المقنن: تيار متردد 57.7 فولت، تيار متردد 100 فولت، تيار متردد 220 فولت، تيار متردد 380 فولت
التيار المقنن: تيار متردد 1 أمبير، تيار متردد 5 أمبير
جهد التحميل الزائد: 1.2 مرة (مستمر)، 2 مرة/ثانية (لحظي)
التيار: 1.2x (مستمر)، 10x/5 ثانية (لحظي)
استهلاك الطاقة الجهد: <1 فولت أمبير/مرحلة، تيار: <0.4 فولت أمبير/المرحلة
معاوقة الجهد: >300kΩ، التيار <20 متر مكعب
التردد: 45 ~ 65 هرتز
مصدر الطاقة الإضافي
نطاق العمل AC/DC: 80 فولت ~ 270 فولت
استهلاك الطاقة <4 فولت أمبير
الوحدات الوظيفية
واجهة الاتصال: دعم اتصال 1 قناة RS-485، بروتوكول Modbus-RTU، بروتوكول Modbus-RTU
معدل الباود: 1200 ~ 9600 بت في الثانية، الافتراضي 2400 بت في الثانية
تدعم مدخلات التحويل 4 مدخلات تقاطع جاف
تبديل الإخراج دعم 3 مخرجات مرحلات، السعة: تيار متردد 250 فولت/5 أمبير، تيار مستمر 30 فولت/5 أمبير
مخرج محول الطاقة يدعم 1 مخرج تناظري: 0/4 ~ 20 مللي أمبير أو 0 ~ 5/10 فولت
خرج نبض الطاقة دعم 2 خرج نبض الطاقة، ثابت: 8000 أمبير/كيلوواط ساعة (Kvarh)
البيئة
درجة حرارة التشغيل: -10 درجة مئوية ~ + 55 درجة مئوية
درجة حرارة التخزين: -25 درجة مئوية ~ +70 درجة مئوية
الرطوبة النسبية ≤93%، لا يوجد موقع غازات أكالة
≤ 2500 متر فوق مستوى سطح البحر
آمنة
مقاومة العزل > 100MΩ
جهد تحمل التيار المتردد 2 كيلو فولت تيار متردد
أداء التوافق الكهرومغناطيسي
مستوى التفريغ الكهروستاتيكي 4
انفجار كهربائي عابر سريع عابر من الفئة 4
الاندفاع المفاجئ (الصدمة) المستوى 4
الأبعاد
حجم الإطار (مم) 120 × 120؛ 96 × 96؛ 80 × 80؛ 72 × 72
حجم القص (مم) 111×111×111؛ 92×92؛ 76×76؛ 68×68
